Cómo realizar un vacío correcto en sistemas de refrigeración: guía técnica para profesionales
Contenido:
El vacío en sistemas de refrigeración no es un paso opcional ni un simple procedimiento previo a la carga de refrigerante: es una etapa crítica que define el rendimiento, la vida útil y la eficiencia del equipo. Un vacío mal ejecutado puede derivar en fallas prematuras, baja capacidad frigorífica y problemas de lubricación.
En esta guía técnica, detallamos el procedimiento correcto, los equipos necesarios y las mejores prácticas utilizadas por profesionales del rubro.
¿Por qué es fundamental realizar vacío?
El objetivo del vacío es eliminar completamente:
- Aire (gases no condensables)
- Humedad
- Contaminantes del circuito
La presencia de estos elementos genera:
- Aumento de presión de condensación
- Formación de ácidos (por humedad + refrigerante + aceite)
- Congelamiento en dispositivos de expansión
- Oxidación interna del sistema
- Pérdida de eficiencia energética
Equipos necesarios para un vacío profesional
Para garantizar un trabajo correcto, se requiere equipamiento adecuado:
- Bomba de vacío de doble etapa (preferentemente, con capacidad acorde al sistema)
- Vacuómetro digital (micron gauge) – imprescindible para medición precisa
- Manifold o mejor aún, mangueras de vacío de gran diámetro
- Mangueras de baja permeabilidad (vacuum rated)
- Llaves de servicio en buen estado
- Aceite limpio y en buen estado en la bomba

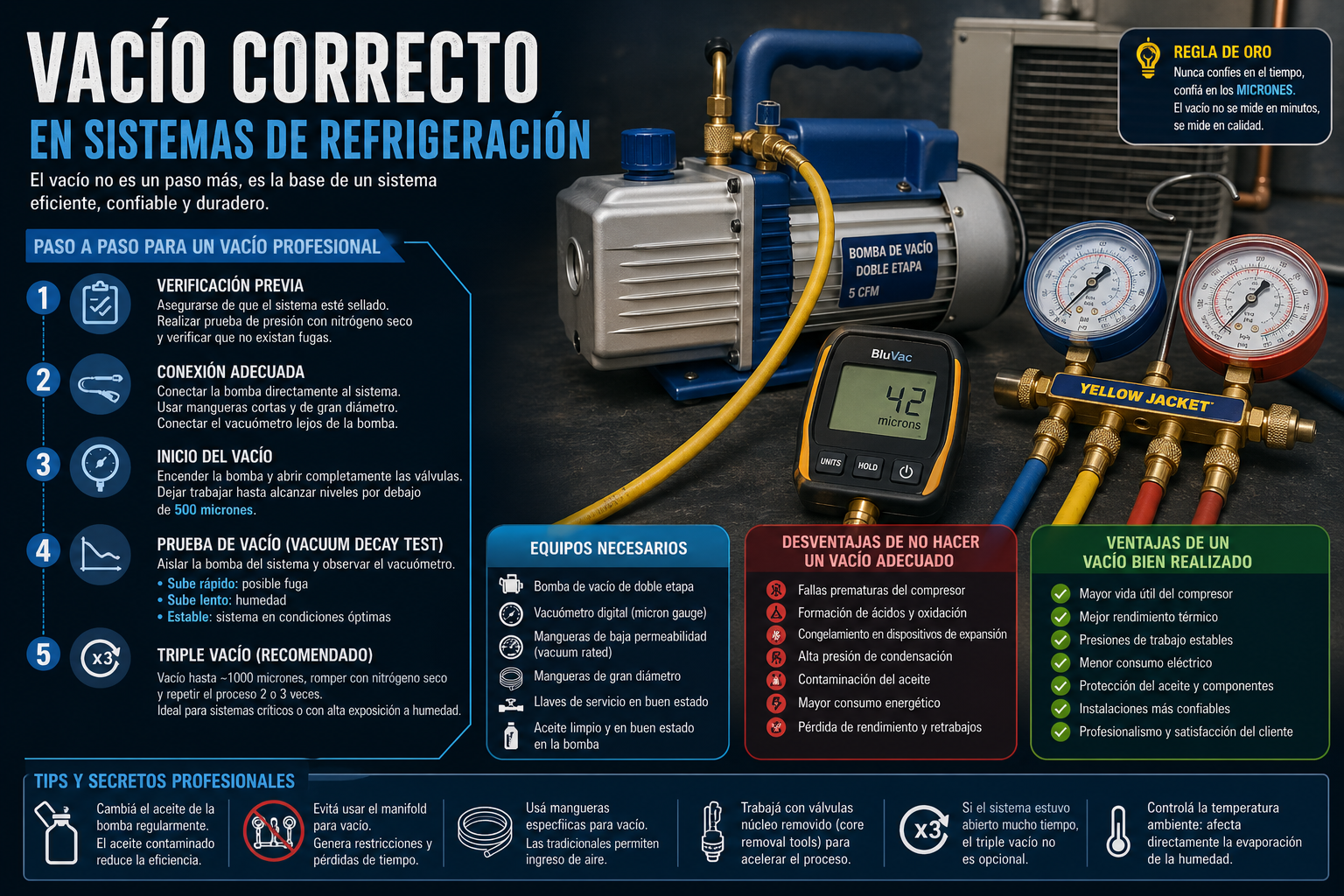

Paso a paso para realizar un vacío correcto
1. Verificación previa del sistema
Antes de iniciar el vacío, asegurarse de que:
- El sistema esté completamente sellado
- Se haya realizado prueba de presión (idealmente con nitrógeno seco)
- No existan fugas
2. Conexión adecuada del equipo
- Conectar la bomba directamente al sistema (evitar pasar por el manifold si es posible)
- Usar mangueras cortas y de gran diámetro para reducir restricciones
- Conectar el vacuómetro en un punto alejado de la bomba para medición real del sistema
3. Inicio del proceso de vacío
- Encender la bomba y abrir completamente las válvulas
- Dejar trabajar el sistema hasta alcanzar niveles por debajo de 500 micrones
4. Prueba de vacío (vacuum decay test)
- Aislar la bomba del sistema
- Observar el comportamiento del vacuómetro
Resultados esperados:
- Si la presión sube rápidamente → posible fuga
- Si sube lentamente → presencia de humedad
- Si se mantiene estable → sistema en condiciones óptimas
5. Triple vacío (recomendado en sistemas críticos)
En instalaciones profesionales o sistemas sensibles:
- Realizar vacío hasta ~1000 micrones
- Romper vacío con nitrógeno seco
- Repetir el proceso 2 o 3 veces
Esto mejora significativamente la eliminación de humedad.
Desventajas de NO realizar un vacío adecuado
- Fallas prematuras del compresor
- Formación de hielo en válvulas o capilares
- Alta presión de descarga
- Contaminación del aceite
- Reducción del rendimiento del sistema
- Incremento en el consumo energético
- Reclamos del cliente y retrabajos
Ventajas de un vacío bien realizado
- Mayor vida útil del compresor
- Mejor rendimiento térmico
- Presiones de trabajo estables
- Menor consumo eléctrico
- Protección del aceite y componentes internos
- Instalaciones más confiables y profesionales
Tips y secretos profesionales
- Nunca confíes en el tiempo, confiá en los micrones: el vacío no se mide en minutos sino en calidad
- Cambiá el aceite de la bomba regularmente: el aceite contaminado reduce drásticamente la eficiencia
- Evitar usar el manifold para vacío: genera restricciones y pérdidas de tiempo
- Usá mangueras específicas para vacío: las tradicionales permiten ingreso de aire
- Trabajá con válvulas núcleo removido (core removal tools) para acelerar el proceso
- Si el sistema estuvo abierto mucho tiempo, el triple vacío no es opcional
- Controlá la temperatura ambiente: afecta directamente la evaporación de la humedad
Conclusión
El vacío es uno de los indicadores más claros del nivel técnico de un profesional en refrigeración. No hacerlo correctamente no solo compromete el equipo, sino también la reputación del técnico.
Implementar buenas prácticas, utilizar herramientas adecuadas y medir correctamente son los pilares para garantizar instalaciones eficientes, duraderas y libres de fallas.
Muy buena la idea del blog… Dejo un interrogante.
¿Puede pasar que uno realice un vacío en un sistema de refrigeración y aún así se tape el sistema cuando se lo pone a funcionar?
¿Cuánto dura un buen vacío si tenemos en cuenta que la aguja llegó a lo mínimo que puede indicar en el proceso?
Gracias por participar en este blog Silvio
aquí respondemos tu consultas
1. ¿Puede pasar que se realice un vacío y el sistema se tape al funcionar?
Sí, puede pasar. Esto sucede principalmente por la presencia de humedad residual que no fue eliminada correctamente durante el proceso de vacío.
Aunque el técnico crea haber terminado, si queda humedad dentro de las tuberías, al ponerse en marcha el sistema y circular el refrigerante, esta humedad se congela en los dispositivos de expansión (como el capilar o la válvula de expansión). Esto genera un taponamiento por hielo que obstruye el flujo, además de favorecer la formación de ácidos que dañan el compresor y el aceite.
2. ¿Cuánto dura un buen vacío si la aguja llegó al mínimo?
El vacío no se mide por tiempo, sino por profundidad (calidad), y la aguja del manifold no es suficiente.
El problema de la aguja: Los manómetros analógicos (de aguja) no tienen la resolución necesaria para medir un vacío real. Solo indican que hay una presión negativa, pero no pueden distinguir entre un sistema con aire/humedad y uno realmente limpio.
La medida correcta: Para asegurar un vacío profesional, se debe utilizar un vacuómetro digital. El proceso termina cuando el equipo alcanza niveles por debajo de los 500 micrones.
La prueba de estabilidad: Una vez alcanzado ese nivel, se debe realizar un «test de caída de vacío» (aislar la bomba). Si la presión sube rápidamente, hay una fuga; si sube lento, todavía hay humedad.
En resumen: No confíes en el tiempo («dejarlo 30 minutos») ni en la aguja. El vacío dura lo que tarde la bomba en llevar el sistema por debajo de los 500 micrones y que estos se mantengan estables. En sistemas muy contaminados, el artículo recomienda el triple vacío (romper el vacío con nitrógeno y repetir el proceso) para garantizar que no queden rastros de humedad.
Quedamos a la espera de comentarios de la Comunidad.
