Después del compresor, el vapor caliente de alta presión llega al condensador. Ahí ocurre el proceso opuesto al del evaporador: en lugar de absorber calor, el sistema lo entrega al ambiente. Este capítulo retoma directamente los mecanismos de transferencia de calor del Capítulo 2 y la relación presión-temperatura del Capítulo 4, aplicados ahora a un componente concreto.

Función del condensador

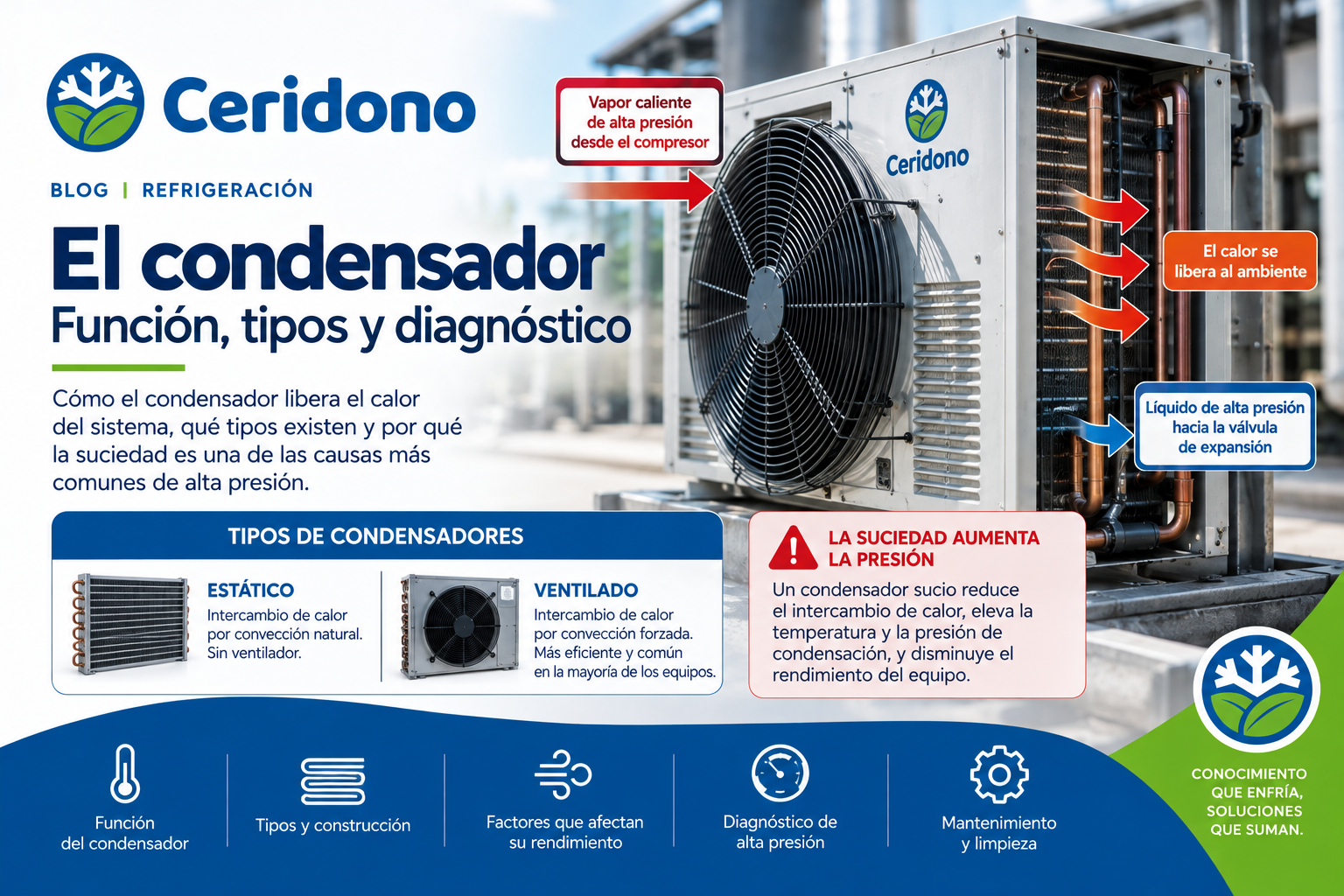

El condensador recibe el vapor de refrigerante a alta presión y alta temperatura que sale del compresor, y lo pone en contacto —a través de las paredes de un serpentín, normalmente de cobre o aluminio— con el aire (o, en algunas aplicaciones, con agua) del ambiente exterior. Ese contacto permite que el refrigerante ceda su calor y se condense: sale del condensador como líquido a alta presión, listo para llegar al dispositivo de expansión.

Cómo se produce el intercambio de calor

El calor sale del refrigerante y llega al aire ambiente combinando los tres mecanismos del Capítulo 2: conducción a través de las paredes metálicas del serpentín, y convección —natural o forzada, según el tipo de condensador— del aire que retira ese calor una vez que atravesó el metal. La radiación tiene un papel menor en este intercambio, aunque sí es relevante si el condensador está expuesto directamente al sol, como se mencionó en el Capítulo 2.

Para que este intercambio ocurra en el sentido correcto —del refrigerante hacia el aire—, el refrigerante dentro del condensador tiene que estar más caliente que el aire que lo rodea. Por eso el compresor eleva tanto la presión: según la relación del Capítulo 4, una presión más alta implica una temperatura de condensación más alta, por encima de la temperatura ambiente, que es justamente lo que se necesita para que el calor pueda fluir hacia afuera.

Condensadores estáticos y ventilados

Existen dos formas típicas de lograr la convección necesaria:

• Condensador estático: no tiene ventilador. Depende de la convección natural del aire, que se calienta en contacto con el serpentín y asciende por diferencia de densidad. Es el diseño típico de la parrilla trasera de muchas heladeras domésticas.
• Condensador ventilado: incorpora un ventilador que fuerza el paso de aire a través del serpentín, logrando una convección mucho más intensa y eficiente. Es el diseño habitual en equipos de aire acondicionado y en la mayoría de los equipos comerciales.

También existen condensadores enfriados por agua en aplicaciones comerciales e industriales específicas, aunque no son el foco de este capítulo.

Temperatura de condensación

La temperatura de condensación es la temperatura a la que el refrigerante cambia de gas a líquido dentro del condensador, y está determinada por la presión de descarga según la tabla presión-temperatura de ese refrigerante (Capítulo 20). Cuanto más alta esté la presión de descarga, más alta es la temperatura de condensación correspondiente.

El diseño de cada equipo prevé una diferencia esperada entre la temperatura de condensación y la temperatura del aire ambiente que entra al condensador —muchas veces llamada «salto térmico»—, que depende del modelo y las condiciones de trabajo, y que el fabricante especifica en su documentación técnica. Cuando esa diferencia es mucho mayor a lo esperado, es una señal de que el condensador no está cediendo calor con la eficiencia que debería.

Suciedad y obstrucciones

Esta es, en la práctica, la causa más frecuente de problemas de condensación. El polvo, la pelusa y la suciedad acumulados en las aletas del serpentín reducen drásticamente la convección —tal como se explicó en el Capítulo 2—, sin que exista ningún problema real con el refrigerante. Una ubicación con mala ventilación, un condensador demasiado cerca de una pared, u objetos que bloquean el paso de aire producen exactamente el mismo efecto.

Qué puede medir el técnico

• Presión de descarga con el manifold, convertida a temperatura de condensación mediante la tabla P-T del refrigerante correspondiente.
• Temperatura del aire que entra y del aire que sale del condensador, para evaluar qué tan bien está transfiriendo calor.
• Subenfriamiento a la salida del condensador (Capítulo 22), que ayuda a diferenciar un problema de intercambio de calor de un problema de carga.

Fallas frecuentes y diagnóstico

Errores frecuentes

• Diagnosticar exceso de refrigerante ante una alta presión sin antes revisar si el condensador está sucio o mal ventilado.
• Instalar la unidad exterior en un espacio confinado, sin dejar el margen de aire necesario que indica el fabricante.
• Limpiar el serpentín sin desconectar el equipo, con riesgo eléctrico y de golpes con el ventilador en movimiento.

Buenas prácticas

La limpieza periódica del condensador es, probablemente, la tarea de mantenimiento con mejor relación entre esfuerzo y resultado en todo el oficio: previene la mayoría de los problemas de alta presión antes de que se conviertan en una falla mayor. El Capítulo 87 desarrolla el mantenimiento preventivo en profundidad.

Manual de Refrigeración Ceridono — Parte II: El circuito frigorífico. Capítulo 8 de 96 · Nivel: básico.
