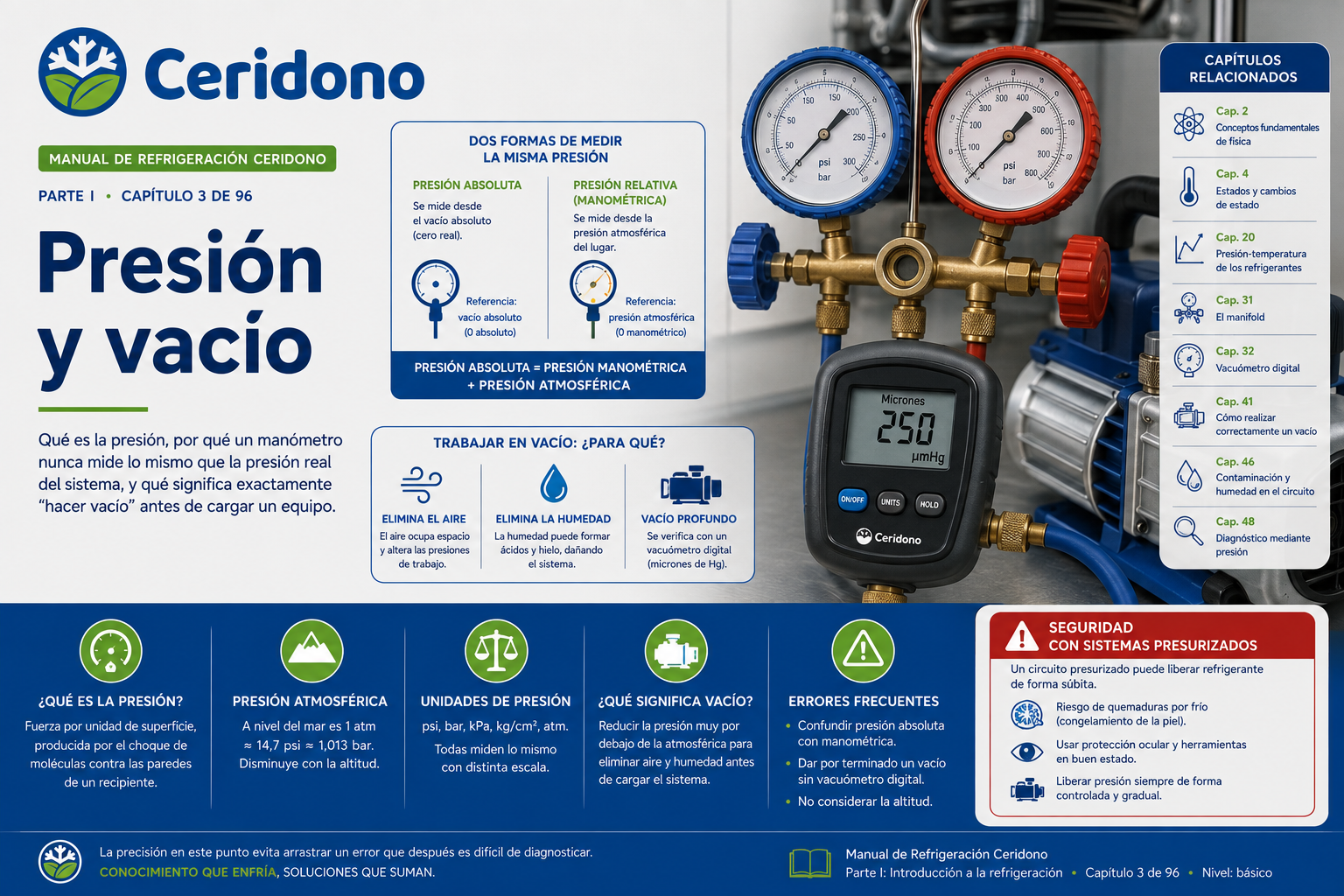

Manual de Refrigeración Ceridono · Parte I · Capítulo 3 de 96
Presión y vacío
Qué es la presión, por qué un manómetro nunca mide lo mismo que la presión real del sistema, y qué significa exactamente «hacer vacío» antes de cargar un equipo.
Cada vez que un técnico conecta un manifold a un equipo, está leyendo presión. Pero esa lectura, para interpretarse bien, necesita un poco de contexto: qué es exactamente lo que se está midiendo, respecto a qué referencia, y en qué unidad. Este capítulo ordena esos conceptos, que van a aparecer todo el tiempo a partir de la Parte II, cuando el manual empiece a hablar de presión de succión, presión de descarga y diagnóstico basado en presión.
¿Qué es la presión?
La presión es la fuerza que se ejerce de manera perpendicular sobre una superficie, dividida por el área de esa superficie. En un gas o un vapor —como el refrigerante dentro de una cañería— esa fuerza es el resultado de billones de moléculas chocando constantemente contra las paredes del recipiente que las contiene. Cuantas más moléculas hay en un espacio, o cuanto más rápido se mueven (es decir, cuanto mayor es su temperatura), más fuerte y más frecuente es ese choque, y mayor es la presión resultante.
Esta relación entre la cantidad de moléculas, su movimiento y el espacio que ocupan es la que explica por qué presión y temperatura están tan ligadas en un sistema frigorífico — un vínculo que el Capítulo 4 va a desarrollar en detalle.
Presión atmosférica
Vivimos permanentemente bajo presión, aunque no la sintamos: la atmósfera que rodea la Tierra tiene peso, y ese peso ejerce una fuerza constante sobre todo lo que está en la superficie. A esa fuerza se la llama presión atmosférica, y a nivel del mar tiene un valor de referencia estándar de aproximadamente 1 atmósfera (atm), equivalente a 14,7 psi o 1,013 bar. Este valor disminuye con la altitud: a mayor altura sobre el nivel del mar, hay menos columna de aire por encima y, por lo tanto, menos presión atmosférica.
Presión absoluta y presión relativa (manométrica)
Acá aparece una distinción que todo técnico necesita tener clara, porque de ella depende interpretar correctamente cualquier lectura de manómetro:
🔑 Dos formas de medir la misma presión
Presión absoluta se mide tomando como punto de referencia el vacío absoluto — es decir, la ausencia total de presión, el cero real. Presión relativa (también llamada presión manométrica, porque es la que indica un manómetro común) se mide tomando como referencia la presión atmosférica del lugar, a la que se le asigna el valor cero.
La relación entre ambas es simple: presión absoluta = presión manométrica + presión atmosférica. Un manómetro conectado a un sistema que está exactamente a la presión atmosférica del lugar (es decir, sin presión ni vacío) va a marcar cero, aunque en términos absolutos ese sistema tenga cerca de 1 atmósfera de presión.
Esta diferencia no es un detalle académico. Las tablas de presión-temperatura de los refrigerantes (Capítulo 20) suelen trabajar con presión absoluta, mientras que el manómetro que un técnico conecta en el taller o en la instalación mide presión relativa. Confundir una con otra al momento de interpretar una tabla es un error frecuente entre técnicos que recién empiezan, y puede llevar a un diagnóstico equivocado antes incluso de haber tocado el equipo.
Unidades de presión
Según el instrumento, el país o la tradición del taller, la presión se expresa en distintas unidades. Todas miden lo mismo; lo que cambia es la escala.
| Unidad | Símbolo | Uso habitual |
|---|---|---|
| Libra por pulgada cuadrada | psi | Manómetros y manifolds de uso frecuente en HVAC/R |
| Bar | bar | Instrumentos de origen europeo, cada vez más común |
| Kilopascal | kPa | Sistema Internacional de Unidades |
| Kilogramo por centímetro cuadrado | kg/cm² | Uso histórico, todavía presente en equipos e instrumentos antiguos |
| Atmósfera | atm | Referencia teórica (presión atmosférica estándar a nivel del mar) |
Para el vacío se usan unidades distintas y mucho más finas, que se explican en la próxima sección. La tabla completa de conversión entre unidades de presión está disponible en el Anexo 2 del manual.
Qué significa trabajar en vacío
«Hacer vacío» es una de las expresiones más usadas — y a veces menos comprendidas — del oficio. Trabajar en vacío significa reducir la presión dentro de un circuito muy por debajo de la presión atmosférica, acercándola lo más posible a cero absoluto, antes de cargar el sistema con refrigerante.
El objetivo no es simplemente «sacar el aire». Un sistema frigorífico no puede tener aire ni humedad en su interior: el aire ocupa espacio que le corresponde al refrigerante y altera las presiones de trabajo, y la humedad, en contacto con el refrigerante y el aceite, puede formar ácidos y hielo dentro del circuito — un problema que el Capítulo 46 (Contaminación y humedad en el circuito) desarrolla en profundidad. El vacío es lo que permite eliminar ambas cosas antes de que el sistema empiece a funcionar.
🔑 Por qué el vacío saca la humedad
El Capítulo 4 va a explicar en detalle la relación entre presión y temperatura de ebullición, pero conviene adelantar la idea: cuanto menor es la presión absoluta, menor es la temperatura a la que un líquido hierve y se evapora. Al reducir la presión dentro del circuito a niveles muy bajos, cualquier resto de humedad líquida hierve y se evapora a temperatura ambiente, y ese vapor de agua se extrae junto con el aire mediante la bomba de vacío. Sin esa caída de presión, la humedad quedaría atrapada dentro del sistema.
Para verificar un vacío profundo, un manómetro común no alcanza: su escala no tiene la resolución necesaria. Por eso se utiliza un instrumento específico, el vacuómetro digital, que mide en micrones de mercurio (µm Hg) — una unidad mucho más precisa que las que se usan para presión positiva. El Capítulo 32 explica este instrumento en detalle, y el Capítulo 41 desarrolla paso a paso el procedimiento completo para realizar correctamente un vacío.
Cómo se traduce esto en la práctica del taller
En el día a día, estas ideas se convierten en hábitos concretos: leer un manómetro sabiendo que marca presión relativa, no absoluta; entender que una lectura de «cero» en el manómetro durante un vacío no significa que el sistema esté realmente vacío, sino que se llegó a la presión atmosférica y todavía falta reducirla mucho más; y saber que solo un vacuómetro digital puede confirmar si un vacío es lo suficientemente profundo como para continuar con la carga.
Errores frecuentes
- Confundir presión absoluta con presión manométrica al leer una tabla técnica o una especificación de fabricante.
- Dar por terminado un vacío solo porque el manómetro del manifold «no se mueve más», sin verificar con un vacuómetro digital.
- No considerar que la presión atmosférica cambia con la altitud, lo que puede afectar lecturas en instalaciones ubicadas muy por encima del nivel del mar.
Buenas prácticas
Un técnico profesional revisa siempre en qué unidad está trabajando su instrumento, no asume que todos los manómetros y todas las tablas usan la misma escala, y nunca da por válido un vacío solo por una lectura aproximada. La precisión en este punto evita arrastrar un error que después es difícil de diagnosticar, porque no se manifiesta como una falla mecánica sino como un rendimiento apenas por debajo de lo esperado.
⚠ Seguridad con sistemas presurizados
Un circuito frigorífico presurizado puede liberar refrigerante de forma súbita si una conexión falla, con riesgo de quemaduras por frío (congelamiento del contacto con la piel) y de proyección de partículas o líquido. Nunca se debe superar la presión de prueba indicada por el fabricante, ni improvisar conexiones o mangueras que no estén en buen estado. Al liberar presión de un sistema, hacerlo siempre de forma controlada y gradual, nunca de golpe, y usar protección ocular durante cualquier maniobra con manifold.
Resumen
- La presión es fuerza por unidad de superficie, producida por el choque de moléculas contra las paredes de un recipiente.
- La presión absoluta se mide desde el vacío total; la presión relativa (manométrica) se mide desde la presión atmosférica local, que se toma como cero. Presión absoluta = presión manométrica + presión atmosférica.
- Existen varias unidades de presión (psi, bar, kPa, kg/cm², atm); todas miden lo mismo con distinta escala.
- Trabajar en vacío es reducir la presión muy por debajo de la atmosférica para eliminar aire y humedad antes de cargar el sistema, y se verifica con un vacuómetro digital medido en micrones, no con un manómetro común.
- Confundir presión absoluta con relativa, o dar por válido un vacío sin el instrumento adecuado, son dos de los errores más frecuentes del oficio.
