Antes de llegar al dispositivo de expansión que describió el Capítulo 10, el refrigerante líquido atraviesa un último control de calidad: el filtro deshidratador. No mueve calor ni cambia presión de forma significativa —su trabajo es de otro tipo: retener todo aquello que no debería estar circulando por el circuito.

Qué es y para qué sirve

El filtro deshidratador es un cuerpo cilíndrico, generalmente metálico, instalado en la línea de líquido —entre el condensador (o el receptor, si el equipo tiene uno) y el dispositivo de expansión— que cumple dos funciones a la vez:

• Retiene humedad mediante un material desecante de alta afinidad por las moléculas de agua.
• Retiene partículas sólidas —óxido, limaduras, restos de soldadura— mediante mallas filtrantes en sus extremos.

Ambas funciones importan por la misma razón de fondo: la humedad y las partículas son, junto a los gases no condensables, la causa más frecuente de fallas que no tienen que ver con el diseño del sistema sino con cómo se lo instaló o intervino (tema que retomará en detalle el Capítulo 46).

Por qué la humedad es un problema

El agua dentro de un circuito frigorífico no es un contaminante cualquiera. A las temperaturas de trabajo del sistema puede congelarse formando pequeños tapones de hielo en el dispositivo de expansión —un capilar es especialmente vulnerable a esto—, y además reacciona químicamente con el refrigerante y el aceite formando ácidos, que a su vez atacan el barniz del motor del compresor y aceleran la corrosión interna de los componentes (Capítulo 24).

Principio de funcionamiento

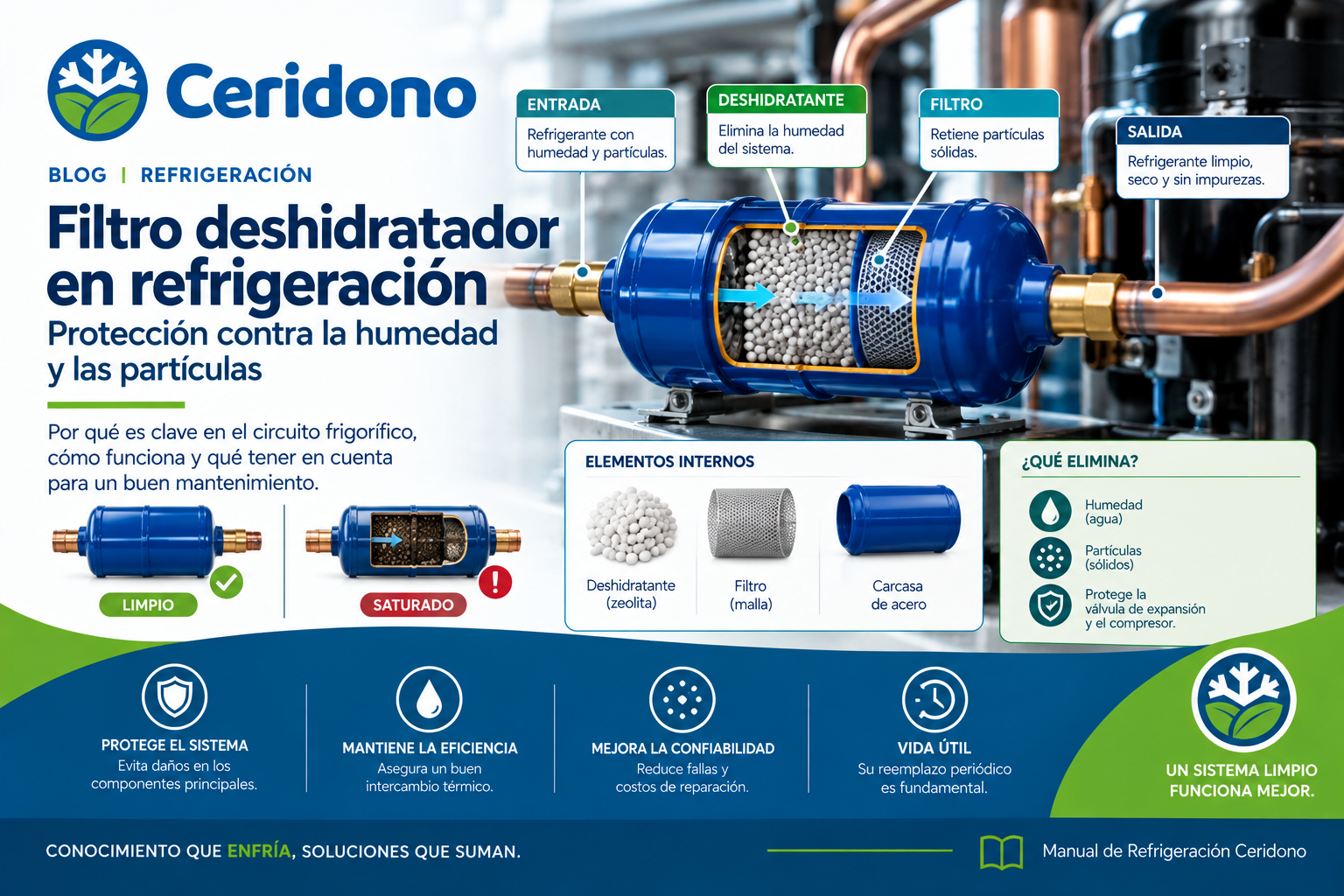

El núcleo del filtro está formado por un material desecante —típicamente un tamiz molecular, un compuesto poroso cuya estructura interna tiene espacios del tamaño exacto para atrapar moléculas de agua por adsorción— junto con mallas o telas filtrantes en la entrada y la salida que retienen partículas sólidas sin bloquear el paso del líquido. La capacidad de retención de humedad no es infinita: cada filtro está diseñado para absorber una cantidad determinada de agua antes de saturarse.

Tipos de filtros deshidratadores

• Filtro de línea de líquido: el más común, instalado siempre en el mismo sentido de flujo, entre el condensador y el dispositivo de expansión.
• Filtro de línea de succión: se instala temporalmente entre el evaporador y el compresor después de un quemado de motor (burnout), para retener los ácidos y residuos de la descomposición del aceite y del barniz antes de que lleguen al compresor nuevo.
• Filtro bidireccional o reversible: permite el paso del refrigerante en ambos sentidos, necesario en bombas de calor (Capítulo 5), donde el ciclo se invierte y lo que era línea de líquido pasa a comportarse, en parte, como línea de succión.

Comportamiento del sistema

Un filtro deshidratador en buen estado es, en la práctica, invisible para el funcionamiento del sistema: no genera una caída de presión ni una diferencia de temperatura perceptible entre su entrada y su salida. El problema aparece cuando se satura de humedad o se obstruye con partículas: en ese momento empieza a comportarse, él mismo, como una restricción adicional en el circuito —muy parecida, en sus síntomas, a la de un capilar obstruido (Capítulo 10)—.

Qué debe medir el técnico

• Diferencia de temperatura entre la entrada y la salida del filtro, al tacto o con termómetro de contacto: una diferencia notable indica restricción.
• Presión antes y después del filtro, si el diseño del equipo lo permite, para confirmar una caída de presión anormal.
• Estado del visor de líquido (Capítulo 12) inmediatamente después del filtro, si el equipo lo tiene: burbujeo constante puede indicar una restricción parcial aguas arriba, incluyendo el propio filtro.

Interpretación de las mediciones

Una caída de temperatura marcada entre la entrada y la salida del filtro —el cuerpo se siente notablemente más frío después del punto de restricción— es el indicio más directo de que el filtro está obstruido o saturado y ya no permite el paso normal de refrigerante. Es una señal similar, en su lógica, a la que el Capítulo 8 describió para un condensador sucio: una restricción localizada que el resto del sistema «siente» aguas abajo.

Fallas frecuentes y diagnóstico

Procedimiento de diagnóstico

1. Ubicar el filtro deshidratador en la línea de líquido y comparar la temperatura de su cuerpo en la entrada y en la salida.
2. Si hay una diferencia notable, confirmar con presión (si el diseño lo permite) que se trata de una restricción real y no de una percepción al tacto.
3. Revisar el visor de líquido posterior, si el equipo lo tiene, en busca de burbujeo anormal.
4. Antes de reemplazar el filtro, considerar si hubo una intervención reciente que explique por qué se obstruyó o saturó tan pronto —humedad ingresada durante un vacío insuficiente, partículas de una soldadura sin protección con nitrógeno—.

Procedimiento de reemplazo

El filtro deshidratador no se limpia ni se reutiliza: se reemplaza siempre que se abre el circuito, después de un burnout, o cuando el diagnóstico confirma que está restringido. El procedimiento implica recuperar el refrigerante (Capítulo 43), cortar y reemplazar el filtro, y —punto que no admite atajos— hacer un vacío correcto (Capítulo 41) antes de volver a cargar el sistema, ya que el filtro nuevo no compensa una mala práctica de vacío.

Errores frecuentes

• No reemplazar el filtro deshidratador al intervenir el circuito, asumiendo que «todavía sirve».
• Dejar el sistema abierto a la atmósfera durante horas mientras se resuelve otra parte de la reparación, permitiendo el ingreso de humedad.
• Confiar en el filtro para compensar un vacío mal hecho, en lugar de tratarlos como dos medidas independientes y ambas necesarias.
• Omitir el filtro de línea de succión después de un burnout, o no reemplazarlo tras el período corto de funcionamiento recomendado.

Buenas prácticas

Minimizar el tiempo que el circuito permanece abierto a la atmósfera es, probablemente, la práctica individual que más humedad evita a largo plazo. El filtro deshidratador nuevo se instala como parte del cierre de cualquier intervención relevante, no como una reacción a una falla ya manifestada.

Manual de Refrigeración Ceridono — Parte II: El circuito frigorífico. Capítulo 11 de 96 · Nivel: básico.
